不銹鋼氣動蝶閥產品概述：

不銹鋼氣動蝶閥是一種高性能、使用壽命長的金屬密封蝶閥。主要由氣動執行器與不銹鋼蝶閥組成，閥體和閥板均采用不銹鋼材質制造，具備耐高溫、耐高壓、耐腐蝕等特點。該不銹鋼氣動蝶閥按連接方式可分為法蘭式蝶閥和對夾式蝶閥，選用開關型或調節型的氣動執行機構，并可裝配閥門定位。實現對介質流量、溫度、壓力等參數的比例調節。不銹鋼氣動蝶閥可廣泛應用于高溫、高壓及低溫、防火等管道作開關切斷或調節使用。主要應用于：石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

不銹鋼氣動蝶閥產品特點：

（1）不銹鋼氣動蝶閥結構緊湊、體積小、重量輕、操作靈活、使用方便。

（2）不銹鋼氣動蝶閥采用三維偏心彈性或多層次硬密封結構，密封性能可靠，其中軟密封可到到零泄漏。

（3）氣動不銹鋼蝶閥具有耐高溫、耐高壓、耐腐蝕、耐磨損等特點。

（4）具有雙向密封功能，并且安裝方便，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

（5）不銹鋼氣動蝶閥是以壓縮空氣為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動蝶板做0~90度來回旋轉動作，從而達到對閥門的開啟和關閉。可根據工況需要，裝配上閥門定位器，控制蝶板的旋轉開度，達到對介質流量等各項參數的只能調節控制。

不銹鋼氣動蝶閥主要技術參數：

公稱通徑：DN50~1200mm、

公稱壓力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa、

連接方式：對夾式連接、法蘭式連接

閥體形式：直通鑄造蝶閥

閥芯形式：蝶板式

流量特性：近似快開型

密封形式：三偏心金屬硬密封

閥板材質：不銹鋼304、不銹鋼316、合金鋼等

閥體材質：不銹鋼304、不銹鋼316、合金鋼、雙向不銹鋼等

動作范圍：0~90度

泄 漏 量：按GB/T4213-92、為KV值得10-4、

適用溫度：-40°C~+480°C、

驅動形式：氣源驅動（壓縮空氣0.4~0.7Mpa） (可帶手輪)

氣源接口：G1/4"、 G1/8"、 G3/8"、 G1/2"

控制形式：開關型（開關兩位切斷）、智能調節型（4~20mA模擬信號）

作用形式：單作用(彈簧復位)：氣關式(B)-失氣時閥位開(FO)：氣開式(K)-失氣時閥位關(FC)

作用形式：雙作用(通氣開關)：氣關式(B)-失氣時閥不變(FL)：氣開式(K)-失氣時閥不變(FL)

適用介質：水、氣體、油品、腐蝕性介質等（高溫高壓、常溫常壓、低溫場合）

環境溫度：-30°C~+70°C

可配附件：定位器、電磁閥、空氣過濾減壓器、行程開關、閥位傳送器、手輪機構等

產品特點：密封性能好，耐高溫高壓、耐老化、耐腐蝕、使用壽命長。

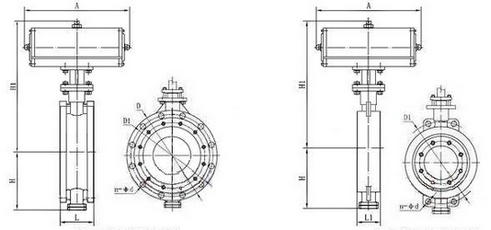

不銹鋼氣動蝶閥外形結構圖：

     不銹鋼氣動法蘭式蝶閥                          不銹鋼氣動對夾式蝶閥

不銹鋼氣動蝶閥執行機構參數：

雙作用執行器：開關動作都要通過氣源來驅動執行，通氣開、通氣關、氣源故障保持當前位置。

單作用執行器：開關動作只有開啟或關閉是氣源驅動，而關閉或開啟是靠彈簧來復位的。

單作用常閉型：通氣開啟、斷氣關閉、氣源故障關閉。

單作用常開型：通氣關閉、斷氣開啟、氣源故障開啟。

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器

調節型附件：電氣定位器、氣動定位器、電氣轉換器

回訊器：也叫限位開關，遠程反饋開關信號（可防爆）

電磁閥：雙作用選二位五通、單作用選二位三通（可防爆）

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件

手動機構：轉動手輪機構、手動開啟閥門和手動關閉閥門

不銹鋼氣動蝶閥標準規范：

設計標準:GB/T12238-1989；

法蘭連接尺寸:GB/T9113.1-2000；GB/T9115.1-2000；

JB78結構長度:GB/12221-1989；

壓力試驗：GB/T13927-1992、JB/T9092-199

不銹鋼氣動蝶閥訂貨須知：

1、對產品有特殊要求，須在訂貨合同中提供以下說明：

a．結構長度；

b．連接形式；

c．公稱直徑；

d．產品使用介質及溫度、壓力范圍等、

e．試驗、檢驗標準及其他要求。

2、 本廠可根據客戶特定要求配置各類驅動裝置。

3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。

注：更多詳情參數請直接聯系我們！請點擊此處：跳轉在線客服！上海銳爾閥門竭誠為您服務!
