氣動三通內螺紋球閥產品概述： 氣動三通內螺紋球閥是由T型或L型三通球閥與氣動執行器連接組成，只要用于管道中的介質換向，合流和分流的作用。該氣動三通內螺紋球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流，合流作用�？筛鶕r需要，在氣動三通內螺紋球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。
氣動三通內螺紋球閥產品特點： （1）結構緊湊、啟閉迅速、流道暢通、流體阻力小。 （2）密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。 （3）一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。 （4）維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
氣動三通內螺紋球閥主要技術參數： 公稱通徑：內螺紋：DN15~50mm 公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa 連接方式：內螺紋連接 結構形式：L型三通閥體、T型三通閥體 閥芯形式：O型球體閥芯 流量特性：快開特性 動作范圍：0~90度 閥芯材質：不銹鋼304、不銹鋼316、不銹鋼316L等 密封材料：PTFE（聚四氟乙烯）、PPL（對位聚苯）、金屬密封（硬質合金） 閥體材質：碳鋼（WCB）、不銹鋼304、不銹鋼316、不銹鋼316L等 使用溫度：PTFE：-29°C~178°C、金屬密封：-29°C~450°C 使用范圍：水、氣體、蒸汽、燃氣、油品、腐蝕性介質等 泄漏量Q：軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 驅動形式：壓縮空氣（4~7bar） (可帶手動手輪) 氣源接口：G1/4、 G1/8、 G3/8、 G1/2 控制方式：開關型（開關兩位切斷）、調節型（4~20mA模擬信號） 作用形式：單作用(彈簧復位)：氣關式(B)-失氣時閥位開(FO)：氣開式(K)-失氣時閥位關(FC) 作用形式：雙作用(通氣開關)：氣關式(B)-失氣時閥不變(FL)：氣開式(K)-失氣時閥不變(FL) 環境溫度：-30°C~+70°C 可配附件：定位器、電磁閥、空氣過濾器、手輪機構等 氣動三通內螺紋球閥流向原理說明：

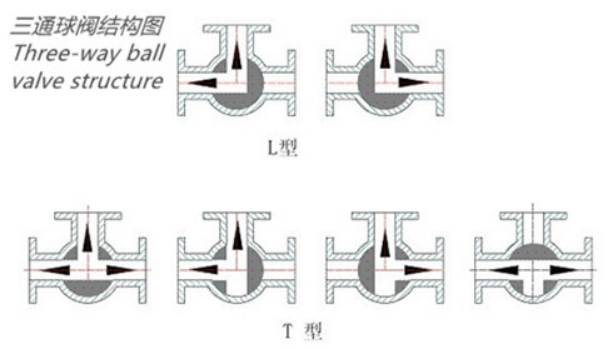

（1）氣動三通內螺紋球閥可根據流向切換要求一般分為L型結構和T型結構。 （2）L型氣動三通內螺紋球閥適用于介質流向的切換，能使相互垂直的兩個通道相互連通， （3）T型氣動三通內螺紋球閥適用于介質的分流、或合流的流向切換。T型三通內螺紋球閥可以使三個通道相互連通或使其中兩個通道連通，起到分流或合流作用。 （4）該氣動三通內螺紋球閥一般采用兩個閥座結構，可根據用戶要求采用四閥座結構。
氣動三通內螺紋球閥連接尺寸： 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | L | 68 | 78 | 86 | 111 | 126 | 143 | L1 | 34 | 39 | 43 | 55.5 | 63 | 71.5 | H | 19 | 25 | 37 | 45 | 70 | 80 | H1 | 130 | 135 | 139 | 158 | 165 | 202 | H2、H3 | 根基實際配置氣動附件而定 | D | 140 | 140 | 140 | 164 | 164 | 190 | D1 | 62 | 62 | 62 | 75 | 75 | 91 |
注：更多詳情參數請直接聯系我們！請點擊此處：跳轉在線客服！上海銳爾閥門竭誠為您服務!
|
