產品名稱：	氣動薄膜精小型角形高壓調節閥
產品型號：	ZMA/B

咨詢電話：18817794929
傳真：
點擊看大圖

產品介紹

ZMA(B)S-220/320型氣動薄膜高壓角形調節閥是專為高壓系統使用的一種特殊閥門。與氣動或電動（配用電－氣轉換器）調節儀表等連接后，廣泛應用于化肥、石化、電站、輕工等行業中作生產過程的自動調節和遠程控制。
氣動薄膜高壓角形調節閥采用改變訊號壓力來變化閥門的流能截面，從而達到介質流量的改變，完成對所需參數（如壓力、流量、溫度、液位等）的調節。

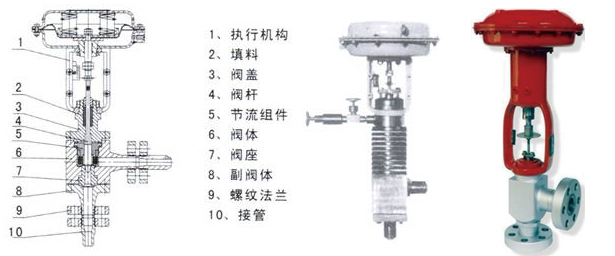

氣動薄膜高壓角形調節閥是專為高壓系統設計的一種閥門，閥的結構型式為角形單座式，閥芯為柱塞閥，用于高壓差條件下的閥芯頭部滲鉻或鑲以硬質合金，以抗高壓條件下的沖刷和氣蝕，提高使用壽命。

電動調節閥,氣動調節閥,自力式調節閥,氣動切斷閥,高壓調節閥,溫度調節閥

氣動高壓調節閥主要技術參數

公稱通徑	20				25	40		50	65	80	100	150
閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150
流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400
可調范圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等生產

氣動高壓調節閥主要零件材料

零件名稱	閥體	閥桿	閥芯	閥座	填料	壓縮彈簧	波紋薄膜
材料	40鍛鋼不銹鋼鉬二鈦	2Cr13 不銹鋼鉬二鈦	2Cr13或堆焊鈷鉻鎢硬質合金	2Cr13或堆焊鈷鉻鎢硬質合金	V形聚四氟乙烯圈	60Si2Mn	丁睛橡膠夾尼襯里

氣動高壓調節閥性能指標

序號	項目		單位	不帶定位器	帶定位器
1	基本誤差		％	±4	±1
2	回差		％	2.5	1
3	死區		％	1.5	0.1
4	允許泄漏量		％	為C值的0.01％，對C≤4.Q泄≈0
5	額定流量系數Kv偏差	C≤4	％	±15
5	流量特性誤差	C>4	％	±10

氣動高壓調節閥外形尺寸

公通徑 (mm)		6	10	15	25	32	40	50	65	80	100	125	150
L1(mm)		100	105	105	120	135	190	225	275	315	365	400	510
L2(mm)		83	90	105	120	135	165	190	215	260	290	300	400
薄膜式	H(mm)	407	406	425	401	493	502	500	630	630	620	848	910
	D(mm)	285				360			470			620
	重量(KG)	37	43	46	52	93	160	123	224	297	442	650	780
活塞式	H(mm)	527	526	545	521	586	595	593	655	655	645	758	820
	D(mm)	264							352			490
	重量(KG)	51	57	60	66	92	105	122	217	290	435	628	758
